سه راه تبدیل ۹۰ درجه

قلب سیستم انشعاب با تغییر قطر

سه‌راه تبدیل ۹۰ درجه یکی از کلیدی‌ترین و پرکاربردترین اتصالات در شبکه‌های لوله‌کشی فاضلاب ساختمانی و صنعتی است. وظیفه اصلی این قطعه، ایجاد یک انشعاب ۹۰ درجه (قائم) از خط اصلی لوله، همراه با کاهش یا تبدیل قطر در دهانه انشعاب است. این اتصال پلی‌پروپیلنی که با نام Reducing Tee نیز شناخته می‌شود، توسط کارخانه آرمین لوله شرق با رعایت دقیق استانداردهای DIN EN 1451 و مؤسسه استاندارد ایران تولید می‌گردد و نقش حیاتی در تنظیم جریان و جلوگیری از اختلال در شبکه‌های فاضلاب دارد.

اهمیت استفاده از سه‌راه تبدیل ۹۰ درجه در شبکه فاضلاب

در طراحی شبکه‌های تأسیسات، همواره نیاز به ایجاد شاخه‌های فرعی با قطر کوچکتر از لوله اصلی وجود دارد. به عنوان مثال، اتصال لوله فاضلاب سرویس بهداشتی (سایز ۱۱۰ میلی‌متر) به خط رایزر اصلی ساختمان (سایز ۱۲۵ یا ۱۶۰ میلی‌متر) نیازمند یک اتصال تبدیل‌کننده است.

سه‌راه تبدیل ۹۰ درجه آرمین لوله شرق این نیاز را به شیوه‌ای مؤثر برطرف می‌کند:

1. بهینه‌سازی قطر: امکان اتصال لوله‌های با سایزهای متفاوت را بدون نیاز به استفاده از بوشن‌های تبدیل اضافی فراهم می‌کند که این امر، زمان نصب و هزینه‌های اتصال را کاهش می‌دهد.

2. ایجاد انشعاب قائم: زاویه ۹۰ درجه برای انتقال فاضلاب از خطوط افقی به خطوط عمودی (رایزرها) یا اتصال انشعابات دستگاه‌های بهداشتی به خط افقی اصلی، بسیار متداول و ضروری است.

3. جلوگیری از تجمع: به دلیل سطح داخلی کاملاً صاف و یکدست، تولید شده توسط فرآیند تزریق (Injection Molding) پیشرفته، این اتصالات مانع از تجمع رسوبات و گرفتگی‌های طولانی مدت در محل اتصال می‌شوند.

ساختار فنی و مواد اولیه سه‌راه تبدیل ۹۰ درجه

کیفیت یک سه‌راه تبدیل، مستقیماً به ماده اولیه و دقت ابعادی آن بستگی دارد. آرمین لوله شرق از گرید خاصی از پلی پروپیلن (Polypropylene – PP) استفاده می‌کند که خواص فنی زیر را تضمین می‌نماید:

• مقاومت شیمیایی: پلی پروپیلن در برابر مواد شیمیایی خورنده موجود در فاضلاب (مانند اسیدهای ضعیف، مواد شوینده و قلیایی‌ها) بسیار مقاوم است. این مقاومت، طول عمر شبکه را به صورت چشمگیری افزایش می‌دهد.

• تحمل دمایی: این محصولات توانایی تحمل نوسانات حرارتی بالا را دارند و در برابر ورود ناگهانی آب داغ (مانند تخلیه ماشین لباسشویی یا ظرفشویی) دچار تغییر شکل یا ترک‌خوردگی نمی‌شوند.

• استحکام در حلقه‌ها: به دلیل استحکام مکانیکی بالای ساختار، این اتصالات در برابر فشارهای جانبی ناشی از دفن در زیر زمین یا تنش‌های ساختمانی، مقاومت می‌کنند.

ابعاد و استانداردها در تولید آرمین لوله شرق

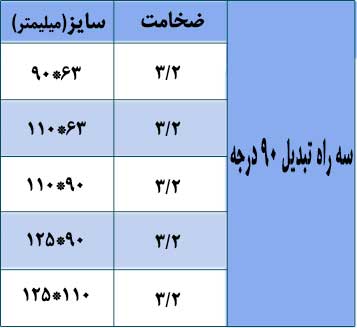

کارخانه آرمین لوله شرق سه‌راه تبدیل ۹۰ درجه را در طیف وسیعی از سایزها تولید می‌کند تا تمام نیازهای تأسیساتی پوشش داده شود. این سایزها معمولاً شامل تبدیل‌هایی از قطر اصلی ۱۱۰ میلی‌متر به انشعابات کوچکتر ۵۰، ۶۳، یا ۹۰ میلی‌متر و همچنین سایزهای بزرگتر تا ۱۶۰ میلی‌متر می‌باشند.

هر قطعه تولیدی تحت کنترل کیفی دقیق ابعادی قرار می‌گیرد تا آب‌بندی مطمئن در محل اتصال با اورینگ‌ها (O-rings) یا واشرهای آب‌بندی لاستیکی، تضمین شود. دقت ابعادی در اتصالات فاضلاب، عامل اصلی در کاهش احتمال نشتی و حفظ سلامت سازه است.

مراحل نصب و کاربرد سه‌راه تبدیل ۹۰ درجه

نصب صحیح این اتصال، برای عملکرد بهینه کل شبکه ضروری است. از آنجایی که اغلب سیستم‌های فاضلاب آرمین لوله شرق از نوع پوش فیت (Push-Fit) هستند، نصب به آسانی و بدون نیاز به چسب یا جوشکاری انجام می‌شود. واشر آب‌بندی در محل سوکت قرار گرفته و لوله با فشار کم و چرخشی وارد می‌شود.

کاربردهای اصلی:

1. اتصال لوله سرویس بهداشتی و حمام به رایزر اصلی.

2. تغییر مسیر و ایجاد انشعاب در خطوط افقی فاضلاب کف ساختمان.

3. نصب شیرهای بازدید (Cleanouts) که برای بازرسی و رفع گرفتگی‌ها استفاده می‌شوند و اغلب قطر کمتری دارند.

📚 منابع:

• استاندارد ملی ایران شماره ۹۱۱۹: سیستم‌های لوله‌کشی پلاستیکی – پلی پروپیلن برای فاضلاب‌های درون ساختمانی.

• مشخصات فنی و مواد اولیه شرکت‌های پتروشیمی تولیدکننده پلی پروپیلن (PP).

• مقررات ملی ساختمان، مبحث ۱۶ (تأسیسات بهداشتی).

• راهنمای نصب و نگهداری اتصالات پوش فیت آرمین لوله شرق.
