ابزاری برای تغییر قطر لوله با حفظ تراز جریان
در هر سیستم لولهکشی، گاهی نیاز به تغییر قطر لوله برای انطباق با دبیهای مختلف جریان وجود دارد. اگر این تغییر در خطوط افقی انجام شود، به خصوص در خطوط فاضلاب، استفاده از تبدیلهای هم مرکز (Concentric) میتواند مشکلساز باشد، چرا که در محل تنگی، اختلاف ارتفاعی ایجاد میشود که محل مناسبی برای تجمع مواد و رسوبگذاری است.
تبدیل غیر هم مرکز با حل این مشکل، سطح کف داخلی لوله را در یک تراز نگه میدارد. این ویژگی تولیدی کارخانه آرمین لوله شرق، به جریان ثقلی کمک میکند تا به نرمی از لوله بزرگتر به لوله کوچکتر (یا بالعکس) منتقل شود و از ایجاد جیبهای هوایی یا نقاط مرده که محل تجمع مواد هستند، جلوگیری میکند.

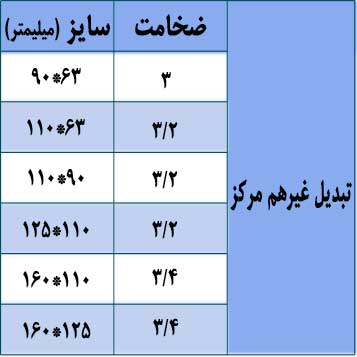

۱. مزایای تغییر قطر غیر هم مرکز
-
جلوگیری از رسوب: مهمترین مزیت، حفظ تراز کف لوله است که جریان یکنواخت سیال را تضمین میکند و از جلوگیری از رسوب مواد جامد در بخش پایین تبدیل جلوگیری مینماید.
-
کاهش تلاطم: به دلیل انتقال نرم و تراز جریان، تلاطم و افت فشار در مقایسه با تبدیلهای نامناسب، به حداقل میرسد.
-
مناسب برای پمپخانهها: در خطوط مکش پمپها، نصب تبدیل غیر هم مرکز به صورت تراز در بالا، از تجمع هوا در قسمت مکش پمپ جلوگیری میکند.
۲. کاربردهای تخصصی
-
لولههای فاضلاب افقی: متداولترین کاربرد تبدیل غیر هم مرکز، در خطوط اصلی و فرعی فاضلاب است که در آن جریان ثقلی حاکم است.
-
خطوط مکش پمپ: در خطوط افقی مکش پمپها، برای جلوگیری از ورود هوا به داخل پمپ، تبدیل باید به صورت تراز در بالا نصب شود.
-
انتقال آب با دبی متغیر: در شبکههای آبرسانی بزرگ که قطر لولهها متناسب با دبی مورد نیاز تغییر میکند.
۳. نکات نصب در خطوط ثقلی
-
تراز در پایین: در خطوط فاضلاب، تبدیل غیر هم مرکز باید با قسمت مسطح خود (Taper) رو به پایین نصب شود تا تراز کف لوله حفظ شود و از تجمع مواد جلوگیری شود.
-
نصب صحیح در پمپ: در خطوط مکش، تبدیل باید با قسمت مسطح خود رو به بالا نصب شود تا از محبوس شدن هوا جلوگیری کند.
-
آببندی: اطمینان از آببندی کامل در محل اتصال قطر بزرگ و کوچک، به ویژه در خطوط تحت فشار، ضروری است.
منابع مقاله:
-
اصول طراحی خطوط فاضلاب با جریان ثقلی.
-
استانداردهای فنی ASTM F 441 (لوله و اتصالات CPVC.
-
راهنمای نصب اتصالات پلیمری کارخانه آرمین لوله شرق.
