زانو ۹۰ درجه

مهم‌ترین و پرکاربردترین اتصال برای تغییر جهت استاندارد در خطوط لوله‌کشی آب سرد و گرم

در هر طرح لوله‌کشی، اعم از تأسیسات مسکونی یا شبکه‌های صنعتی، نیاز به تغییر جهت مسیر لوله یک ضرورت اجتناب‌ناپذیر است. زانو ۹۰ درجه P.P (PP 90-Degree Elbow) به دلیل سادگی، کارایی و قابلیت اطمینان، به عنوان ستون فقرات سیستم‌های لوله‌کشی آب سرد و گرم پلی‌پروپیلن شناخته می‌شود. این اتصال، یک تغییر جهت استاندارد را فراهم می‌کند و به لوله این امکان را می‌دهد که در گوشه‌ها، اطراف موانع یا برای ورود به دیوارها و کف، مسیر خود را به طور کامل عوض کند.

طراحی مهندسی زانو ۹۰ درجه

ساده به نظر رسیدن زانو نباید مهندسی دقیق پشت آن را کم‌اهمیت جلوه دهد. طراحی داخلی یک زانو ۹۰ درجه باید به گونه‌ای باشد که ضمن تغییر مسیر، کمترین افت فشار (Pressure Loss) و تلاطم (Turbulence) را در جریان سیال ایجاد کند.

شعاع انحنای استاندارد: شعاع داخلی زانو (Radius of Curvature) باید به اندازه کافی بزرگ باشد تا سیال بتواند به آرامی مسیر خود را تغییر دهد. اگر این شعاع بیش از حد تند باشد، جریان آشفته شده، افت فشار افزایش می‌یابد و احتمال سایش داخلی بالا می‌رود.
یکنواختی دیواره: ضخامت دیواره در طول انحنا باید کاملاً یکنواخت باشد تا مقاومت در برابر تنش‌های داخلی ناشی از فشار آب و دما (به‌ویژه در آب گرم) حفظ شود.
سطح داخلی صاف: سطح داخلی زانوهای تولیدی آرمین لوله شرق بسیار صاف و صیقلی است. این ویژگی باعث می‌شود که رسوبات (مانند کلسیم و منیزیم) و جلبک‌ها فرصت کمتری برای چسبیدن و تجمع داشته باشند.

اهمیت حیاتی زانو ۹۰ درجه در نصب

سازگاری با جوش حرارتی: زانوهای P.P به طور خاص برای نصب از طریق جوش حرارتی (Heat Fusion) طراحی شده‌اند. این روش یک اتصال مولکولی قوی ایجاد می‌کند که زانو و لوله را عملاً به یک قطعه واحد تبدیل می‌کند و خطر نشتی در نقطه اتصال را به صفر می‌رساند.

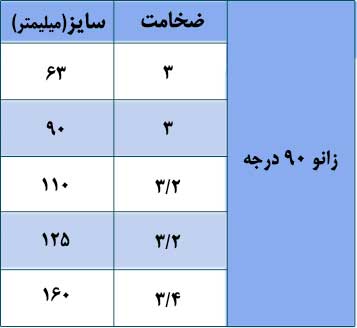

انعطاف در نصب: این قطعات در تمام سایزهای رایج (از ۲۰ تا ۱۲۵ میلی‌متر و بالاتر) تولید می‌شوند، که آن‌ها را برای انواع کاربردها از انشعابات کوچک آپارتمانی تا خطوط اصلی رایزر مناسب می‌سازد.
مقاومت شیمیایی: پلی‌پروپیلن (PPRC) مقاومت بالایی در برابر مواد شیمیایی دارد، بنابراین زانو ۹۰ درجه در سیستم‌های صنعتی که ممکن است سیالات غیر از آب خالص نیز جریان داشته باشند، قابل اعتماد است.

کنترل کیفیت زانو در آرمین لوله شرق

تولید اتصالات، به‌ویژه اتصالات زاویه‌دار، نیازمند کنترل کیفی دقیق در هر مرحله است:

تست‌های ابعادی: کنترل دقیق قطر و ضخامت زانو برای مطابقت با استاندارد DIN 8077/8078، که برای تضمین جوش سالم ضروری است.
تست فشار (Hydrostatic Test): زانوها تحت فشاری بسیار بالاتر از فشار کاری عادی قرار می‌گیرند تا مقاومت آن‌ها در برابر تنش‌های محیطی و داخلی به اثبات برسد.
مواد اولیه: استفاده انحصاری از رزین‌های پلی‌پروپیلن گرید بالا و خالص، تضمین می‌کند که زانو ۹۰ درجه عمر مفید طولانی‌مدتی داشته باشد و در برابر شکستگی ناشی از پیری مواد مقاوم باشد.

نتیجه‌گیری

زانو ۹۰ درجه P.P نه تنها یک اتصال، بلکه یک جزء حیاتی است که کارایی و دوام شبکه لوله‌کشی را تضمین می‌کند. طراحی استاندارد آن، افت فشار را به حداقل می‌رساند و روش نصب آن (جوش حرارتی) بالاترین سطح اطمینان در برابر نشتی را فراهم می‌کند. با انتخاب زانوهای ۹۰ درجه تولیدی آرمین لوله شرق، مجریان تأسیسات از نصب قطعه‌ای با کیفیت، استاندارد و با دوام، برای هر نوع پروژه آب سرد و گرم مطمئن خواهند بود.

منابع:

اصول هیدرولیک و محاسبات افت فشار در اتصالات زاویه‌دار.
استاندارد DIN 8077/8078: ابعاد، طراحی و الزامات فنی اتصالات پلی‌پروپیلن.
راهنمای نصب و جوش حرارتی اتصالات P.P در سیستم‌های تحت فشار.
مقالات تخصصی در زمینه مقاومت مکانیکی و حرارتی اتصالات پلیمری.
